ガウスメータの製作と授業での利用
物理U,ホール効果の学習にあわせてガウスメータを製作し授業で利用しました。ホール素子は色々な所で利用される部品です。授業で学んだ内容が工業的に利用されている事を印象づけたかったとの思いから計画しました。
・
授業プリント NO.1 pdfファイル
・
授業プリント NO.2 pdfファイル

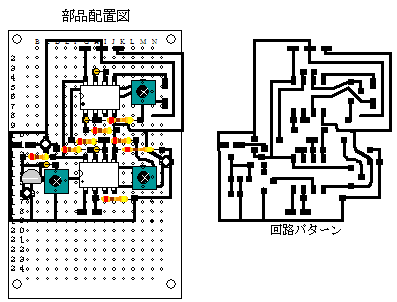

○製作

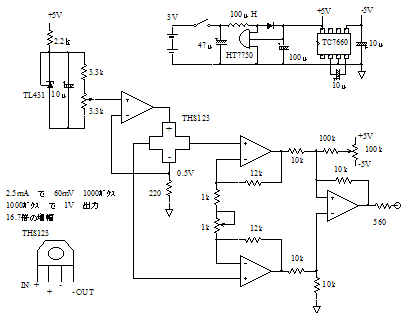

一般的な回路です。乾電池2本で動作するようにPFM方式の昇圧回路とチャージポンプ方式のコンバータを利用して±5Vの電源を発生させて動作させました。
