PICを使ったオーディオタイマー

　設定した時刻で電源のオン・オフをする時計，いわゆるタイマーをPICで製作した。毎朝6時にオーディオセットの電源をオン，6時半にオフのような動作させる。さらにスリープタイマー機能も盛り込んだ。 　最近のコンポはアンプの中にこのような機能が内蔵されている。したがってオーディオタイマーは殆ど目にすることがなくなった。 　我が家のオーディオシステムのアンプ類は全て自作。プリアンプ・チャンネルデバイダー・３台のパワーアンプによるマルチチャンネルシステムである。電源を入れていく順序，電源を切る順序を守らないとスピーカーをこわしてしまう。従って順番に電源をオン・オフするシーケンス回路が必要になる。
 　今まで利用していたタイマーは，電源同期式のデジタルタイマーで，スリープタイマーがうまく動作しなくなってしまった。回路図も紛失し打つ手がなくいなったので2号機の製作に取りかかった。 　電源同期式のタイマー（時計）は精度が悪いように感じる人も多いだろうが，実はきわめて高精度である。電波時計にはかなわないが，下手な水晶時計より狂いは少ない。以前東京電力の技術者の方に聞いたところ，電源の波数をカウントして補正していると話してくれた。毎日東京電力で時計あわせをしてくれているような感じである。年間を通して数秒程度の誤差ではないかと思う。ただし時々電気の使いすぎでブレーカーが落ちるので確認はしていない。

機能・性能

 　秋月電子で購入した高精度水晶発振モジュール(12.8MHz)をクロックに使い，PIC16F876Aに320μ秒毎にタイマー割り込みをかけて時間を刻む方法を採用した。時刻の表示は７セグメントLED４個をダイナミック点灯させた。

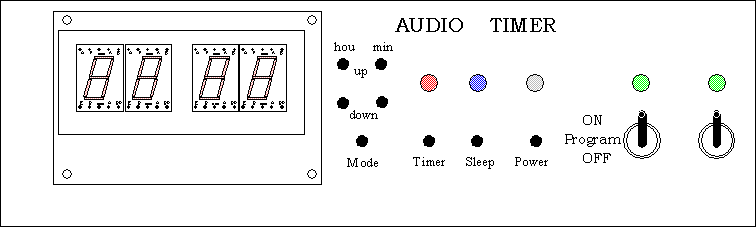

　 　これがタイマーのフロントパネルである。モードスイッチを押すと順に，時刻（時：分） −時刻（分：秒）−スリープタイマー残時間−タイマーオン時刻−タイマーオフ時刻−時刻合わせと切り替わる。

　Timerボタンを1回押すと，オンになる時刻の設定，2回目でオフになる時刻，3回目で，赤いLEDが点灯してタイマーが設定されたことを表示する。このLEDが点灯しているときにTimerボタンを押すとLEDは消灯し，タイマーが解除される。 　sleepボタンを押すと７セグメントＬＥＤに９０：００が表示される。この状態でUP，DOWNボタンを押すと電源がオフになるまでの時間を変更できる。再度sleepボタンを押すと青ＬＥＤ，白ＬＥＤが点灯する。白ＬＥＤが点灯するとリレーがオンになり機器の電源が入る。設定した時間が過ぎると青ＬＥＤが消灯し白も消える。 　Powerボタンは機器の電源スイッチで白ＬＥＤが点灯し内蔵のリレーがオンになる。 　2つあるトグルスイッチはＯＮ−ＯＦＦ−ＯＮの接点を持つタイプで，ＯＦＦの位置（中立）に設定しておくと，白ＬＥＤのＯＮ・ＯＦＦに連動してリレーが動作する。リレーは2つ有り，左側のトグルスイッチに連動する方はすぐに接点がＯＮになり，ＯＦＦになるには１０秒程度の時間がかかる。左側は１０秒程度遅れてＯＮになり，ＯＦＦの動作時間は遅延は生じない。 　停電に備えて１Ｆの電気二重層コンデンサーを内蔵した。停電時表示ＬＥＤは消灯するが約３分間時計は動作を続ける。

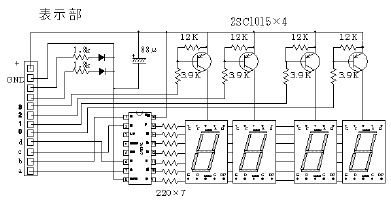

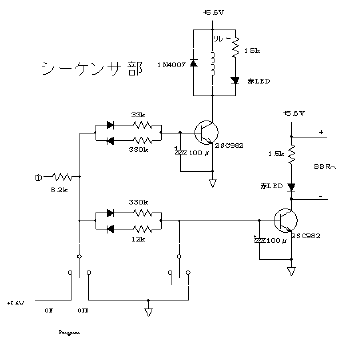

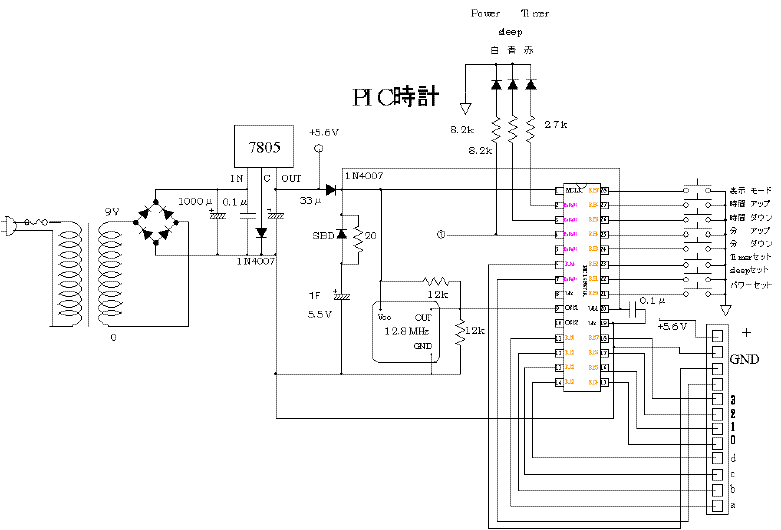

回路

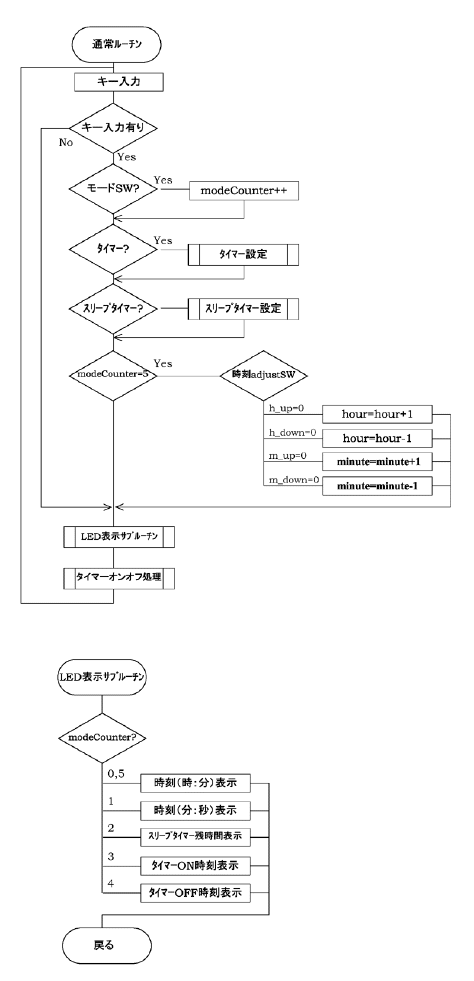

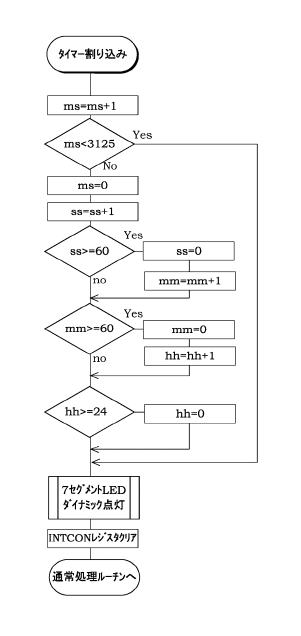

フローチャート

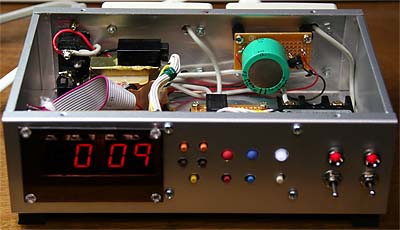

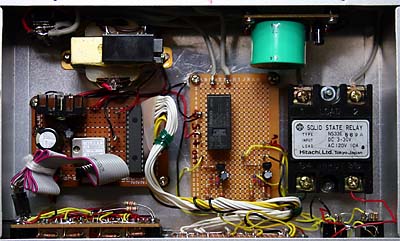

写真

　使い始めて約２ヶ月が経過した（現在４月）。電波時計で時間を合わせて，狂いを見ているが，現在1秒ほどオーディオタイマーの時計は進んだ。月差1秒程度と推定している。十分な性能である。
