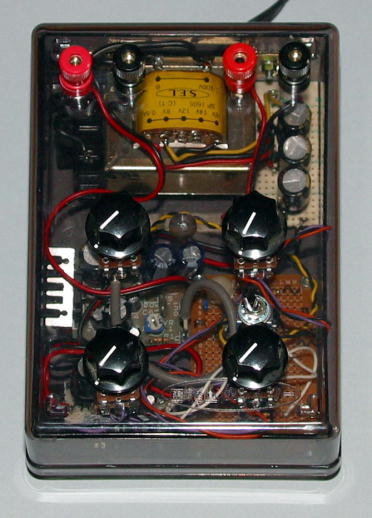

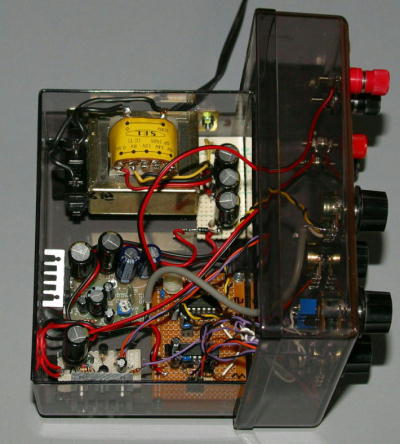

アナログ式波源駆動装置
水波実験装置の駆動信号源をアナログ式のファンクションジェネレータで製作しました。アニメーションさせるために２つの発信器を組み込んでいます。

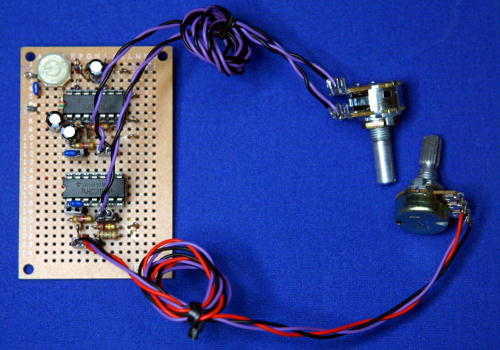

利用したＩＣは74HCU04，６回路入りのインバーターです。50k２連ボリュームで二つの発信器の発信周波数を連動して変化させます。また10kボリュームで他方の発信周波数を±変化させられるようにしました。
2連ボリュームの誤差で，回転角度によって２つの発信器の相対的な周波数が若干変化しますが，予想していたよりは少なく，大きな不都合にはなりませんでした。

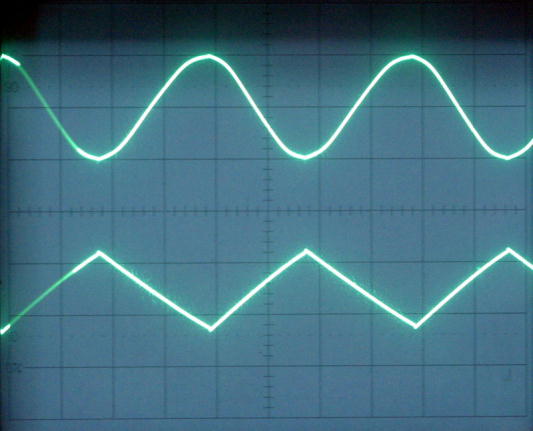

波源の駆動には三角波の山をつぶして正弦波に変換した信号を利用します。オシロスコープで波形を見ながら歪み調整ボリュームを調整します。見た目が正弦波に近い波形になるようにします。スピーカでこの音を聞いた限りでは十分実用になります。
三角波をＬＥＤ点滅の信号源に利用します。時間に比例して電圧が変化するので，設定した電圧以上になったときにＬＥＤを点灯させるタイミングを作るのには都合が良く，点灯時間を滑らかに変化させることが出来ます。ただし，周波数±調整用の10kHzのボリュームを動かすと三角波の振幅が変化するので再度ＬＥＤの点滅時間を調整する必要があります。
PICを利用した波源駆動回路は，うなりの実験に利用することも考えて正確な周波数を設定できるようにしましたが，波源駆動回路は授業での利用を考慮すると正確な周波数を必要としません。従ってアナログ式のファンクションジェネレータで十分です。
実態配線図
。
|
