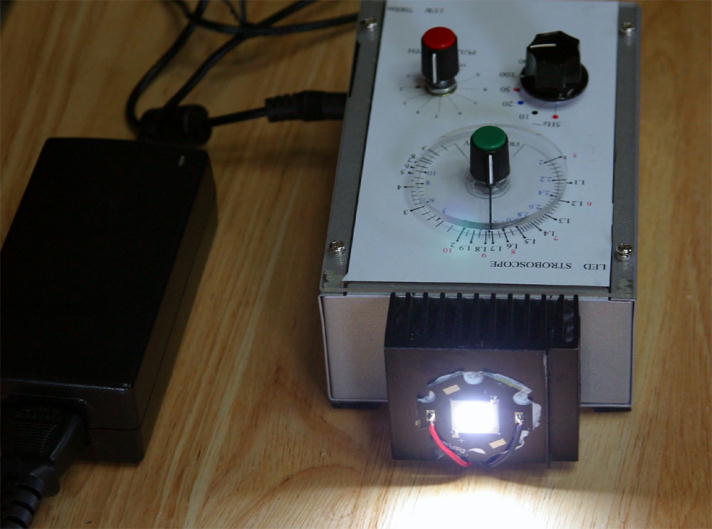

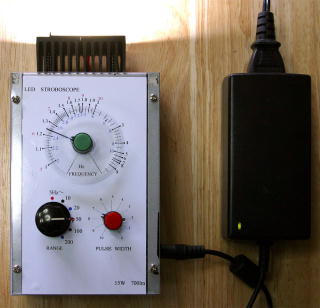

POWER　LED　を利用したストロボスコープ

　

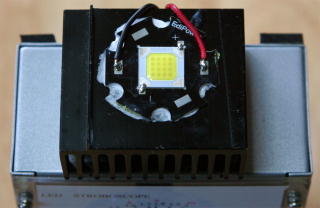

　Edison EdiPower 15W star 白色LED(Vf：13.5V，If：1.12A ，750lm )を光源としてストロボスコープを製作しました。このLEDは水波実験装置の光源に利用しようと購入したものでしたが，発光する面積が広く，シャープな水波を投影することができなかったのでボツにしたLEDです。ちなみに値段は5800円でした。

　

◯スイッチング型定電流レギュレータ

　Edison EdiPower 15Wは13.5V，1Aの電圧・電流を必要とします。定電圧電源＋抵抗直列を挿入する方式も良いのですが，LEDにあわせて抵抗値を調整するのは少々面倒です。そこで定電流回路としました。電源はＡＣアダプターを利用しました。手持ちのアダプターを活用するため，スイッチング方式としました。発熱量が減るので利用可能なアダプターの電圧の幅が広がります。

　

◯発信器

　74HCU04を使った発信回路です。三角波を発生させます。スイッチングレギュレータ回路にはLEDに並列に接続するPOWER MOSFETを組み込んであります。三角波の電圧が設定した電圧を超えるとFETをOFFさせ，LEDを発光させます。

　発信周波数はボリュームで，レンジはコンデンサーを切り替えて行う，アナログ方式です。目盛板は利用したボリュームにあわせて校正しました。

　　　　　　　　　　　

　

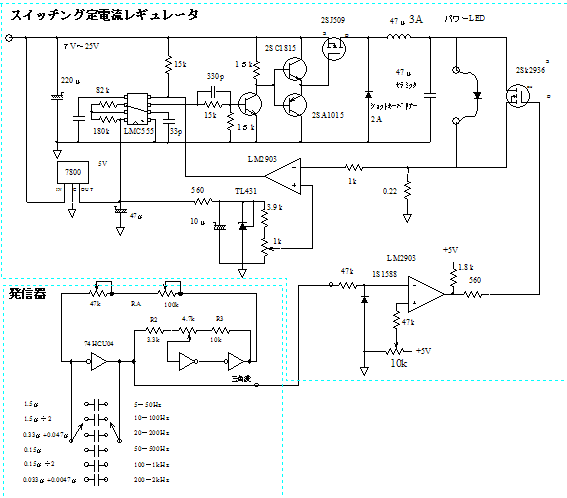

○回路図

　　　

　

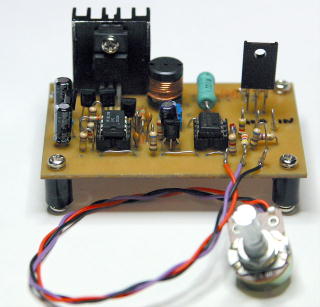

○製作　

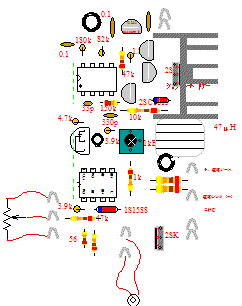

　(1)スイッチング定電流電源の回路パターン

　　

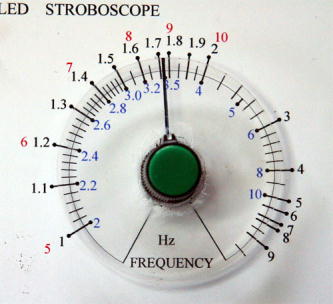

　(2)ダイヤルの製作　

　　アクリルの円盤の中心に穴をあけてつまみに接着剤で固定しました。目盛りはインクジェット耐水お名前フィルムラベルに印刷して貼り付けました。
