ＡＢ級５０Ｗパワーアンプ

　

　２０年ほど前に設計製作したパワーアンプです。３チャンネルマルチアンプアンプシステムの低音域を受け持たせています。

　

　

　

　

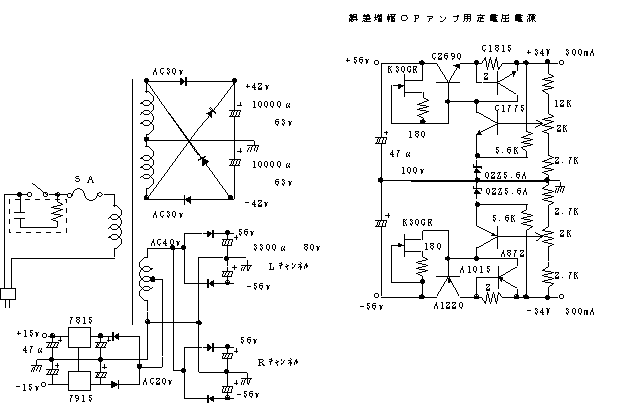

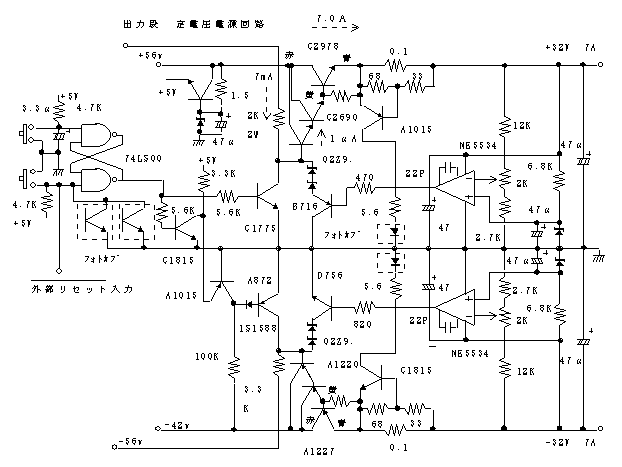

○定電圧電源回路

　

　

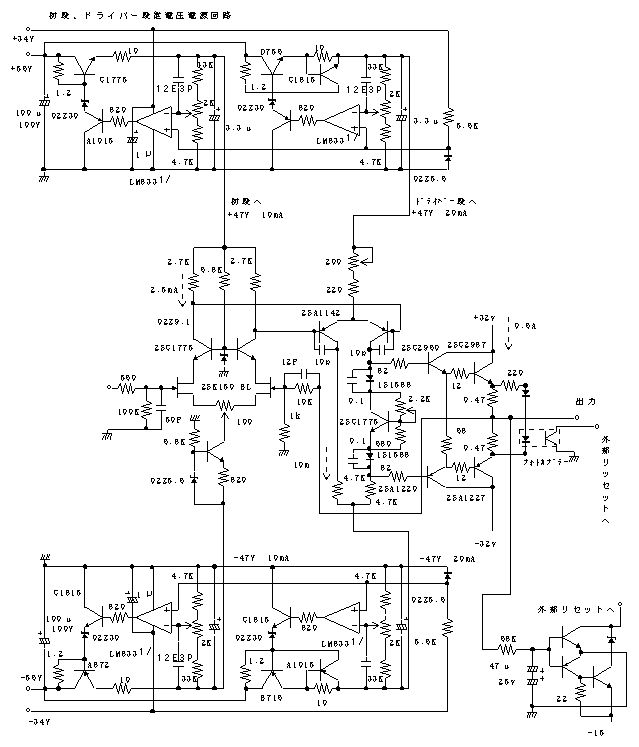

○パワーアンプ回路

　

○特性

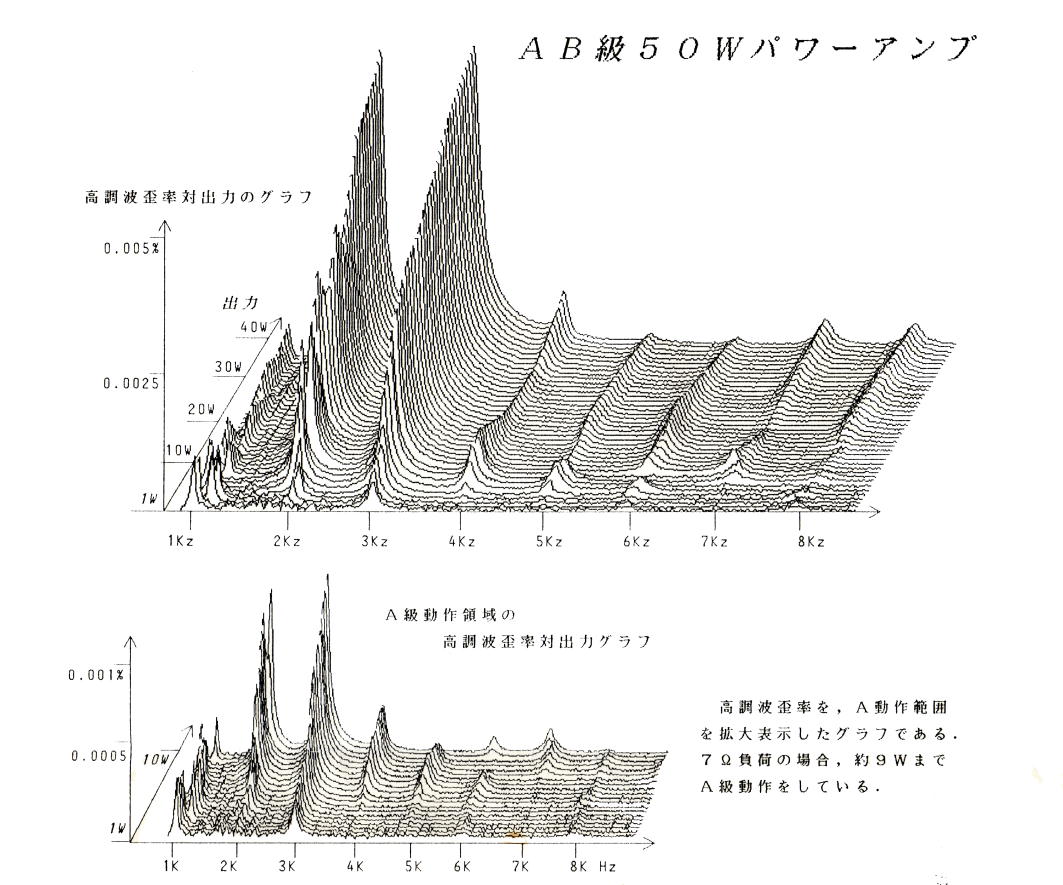

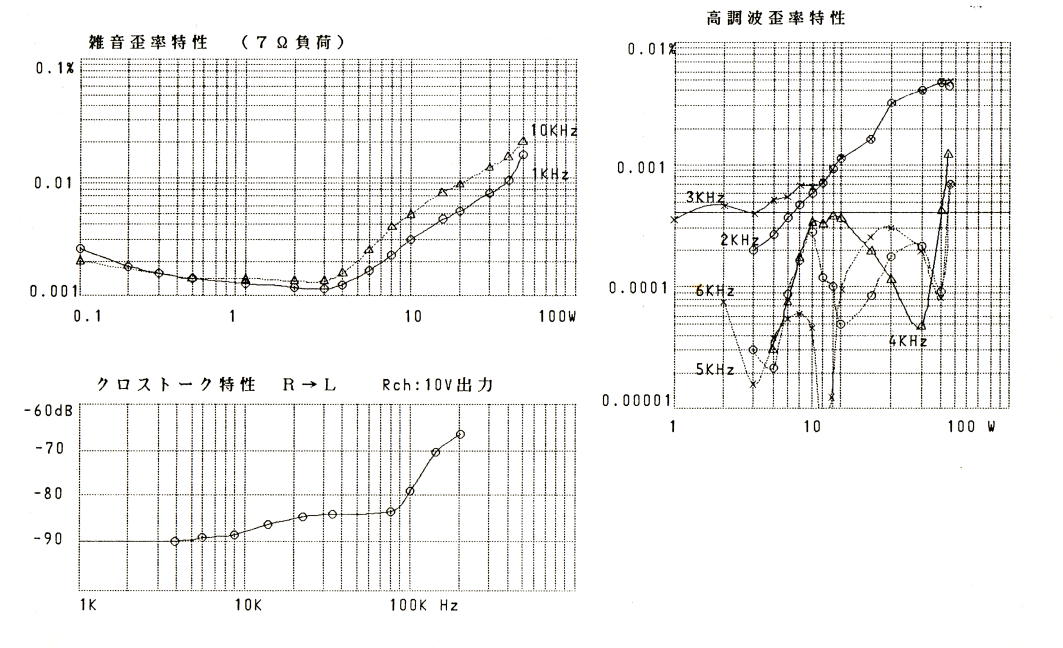

　自作のひずみ率計と自作のスペクトルアナライザーを用いて歪み率特性を測定しました。パソコンは当然ＮＥＣ９８０１シリーズでした。Ａ／Ｄ変換回路を自作して取り込んだはずです。
